EFT Zシリーズ アプリ 取扱説明書

​目次

1. はじめに
   • 概要
   • 免責事項
2. 製品概要
   • 機能と特徴
   • 製品仕様
3. アプリの基本操作
   • ホーム画面の構成と各ボタンの説明
   • 操作ガイド
4. 設定
   • 各モード設定方法
5. デバッグとキャリブレーション
   • ドローン接続方法と初期設定
6. 飛行モード
   • オートモード
   • ABモード
   • マニュアルモード
7. その他の機能
   • ログのダウンロードとデバイス管理
8. トラブルシューティング
   • よくある質問と解決方法

1. はじめに概要EFT Zシリーズ農業用ドローンは、農業現場での散布作業を効率化するために設計されたドローンです。本アプリを使用することで、飛行ルートの計画、散布モードの設定、リアルタイムモニタリングが可能となり、農作業をサポートします。
免責事項このアプリおよびドローンは、正しく操作されない場合、損害や事故の原因となる可能性があります。18歳未満、法的に制限のある方には使用をお勧めしません。使用前に本書を熟読し、内容を理解した上で、適切な操作を心がけてください。

2. 製品概要機能と特徴

• Z50P：50Lの液剤散布と70Lの粒剤散布機能を搭載。広範囲の農地で高精度な散布が可能です【52†source】。
• Z20：コンパクトで持ち運びしやすく、小規模農地での散布作業に最適です【53†source】。

製品仕様

3. アプリの基本操作ホーム画面の構成

1. アカウント：ユーザーアカウント情報の管理、ログイン。
2. デバイス：ドローンやリモコンの接続状態、ファームウェアのバージョンを確認。
3. 作業開始：フライトを始めるためのスタートボタン。
4. 接続状況：ドローンとリモコン間の接続状況を表示。
5. 設定：アプリ内での各種設定画面に移動。

操作ガイド

• 飛行ステータスの確認
  ホーム画面でドローンのステータスを表示。アラームがある場合は、アラームアイコンをタップして詳細を確認し、問題を解決してから飛行を開始します。
• 飛行時間
  各飛行の時間が記録され、着陸時にリセットされます。

4. 設定設定メニューの詳細① コントローラー設定

• ロッカーモード選択：右スロットル／左スロットル／逆-左スロットルの中から選択。
• キャリブレーション：操作が正確に行われるよう、コントローラーのキャリブレーションを行います。
• チャンネル設定：ドローン操作に必要なチャンネルの調整。

② 飛行設定

• フライトルートのパラメーター：指定された飛行ルートの設定。
• センサーキャリブレーション：高度な飛行精度を確保するためにセンサーの調整を行います。

③ スプレー/散布設定

• ノズル数：ダブルまたはフォーノズルを選択。フォーノズルはオートダブルオープンまたは全オープンに設定可能。

④ レーダー設定

• 障害物回避：レーダー感度を設定し、障害物が検出された場合のアクションを選択可能。

⑤ RTK設定

• ネットワーク接続：RTKネットワークに接続し、高精度の位置情報を取得します。

⑥ バッテリー設定

• 低電力アクション：30％以下でアラームを発し、20％以下で自動的に帰還するよう設定します。

5. デバッグとキャリブレーションドローン接続とデバッグ手順

1. ドローンの接続
   ドローンとリモコンの電源をオンにし、アプリを開いてアカウントでログインします。
2. 磁気センサーのキャリブレーション
   フライト設定画面で「センサーキャリブレーション」→「磁気キャリブレーション」を選択し、画面の指示に従って完了させます。
3. スプレーパラメーターの設定
   スプレーシステムがオンであることを確認後、ノズル数を設定し、重量キャリブレーションでK値とゼロキャリブレーションを確認します。

6. 飛行モード6.1 オートモード

1. ブロックの追加
   マップ表示上で指定の区画を選択し、エッジポイントを設定してプロットマッピングを行います。
   • Mark(Map)：地図表示が明確な場合に使用。
   • Mark(Drone)：地図で区画が不明瞭な場合に使用。
   • Mark(RC)：不規則な地形の場合、リモコンを用いて境界を設定します。
2. ルートの保存
   設定が完了したら「保存」をタップし、ブロックリストに追加します。
3. 作業開始
   飛行ルートと作業パラメーターを確認後、「ルートアップロード」をタップし、飛行情報を確認した上でスライドバーを操作して飛行を開始します。

6.2 ABモード

1. ポイント設定
   マニュアル操作でポイントAとポイントBを設定し、アプリが自動でルートを作成します。
2. 作業開始
   設定を確認後、「作業開始」をタップし、スライドバーを操作してドローンの飛行を開始します。

6.3 マニュアルモード

• 手動で散布位置を指定し、リモコンのボタンを操作することで散布を行います。

7. その他の機能ログのダウンロード

• エラーが発生した際にAPPログ、FCUログ、クラッシュログをダウンロードし、EFTサポートに提出できます。

デバイス管理

• デバイスの状態、SN番号、バージョン確認ができ、新バージョンのアップグレードが可能です。

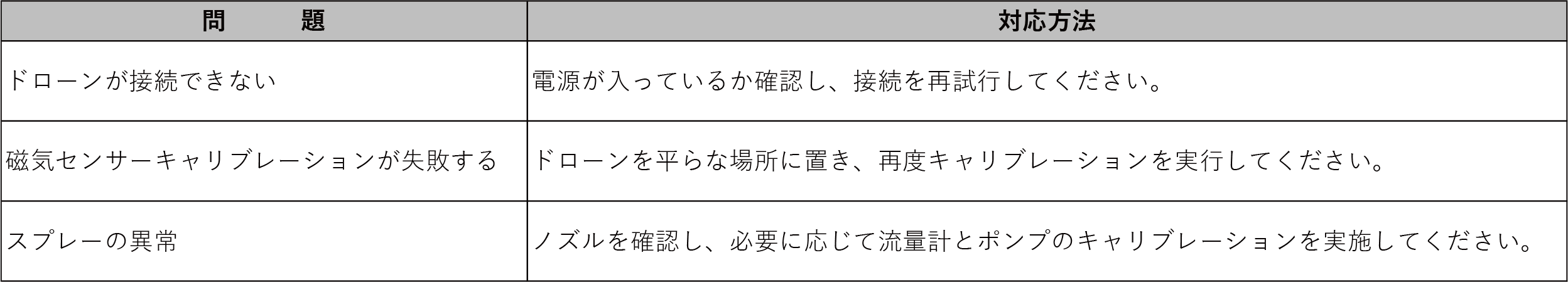

8. トラブルシューティング

ご不明な点がございましたら、公式サイトまたはカスタマーサポートまでお問い合わせください。
